Boîtier de passage d'air

Boîtier d'entrée/sortie d'air standard

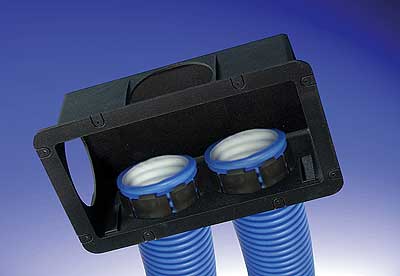

Le boîtier de passage d'air dispose de trois possibilités de raccordement: Il présente une ouverture à l'avant ainsi que sur les côtés et dispose à l'arrière d'une surface de rupture définie permettant de réaliser un raccordement supplémentaire. L'ouverture arrière peut être dégagée ultérieurement en brisant cette surface de manière simple et aisée. Les raccordements encore ouverts et non utilisés sont obturés à l'aide de couvercles de fermeture.
Dimensions: intérieur: longueur/largeur/profondeur: 230 x 120 x 118 mm
extérieur: longueur/largeur/profondeur: 260 x 150 x 122 mm
ZAS-3 boîtier d'entrée/sortie d'air standard

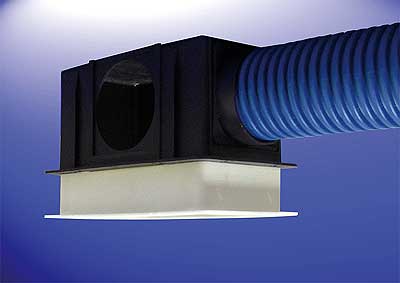

Collecteur-distributeur avec cadre d'écartement (cadre ajouré)
Le boîtier de passage d'air est également disponible avec un cadre d'écartement de 50 mm.
Les avantages du cadre d'écartement sont les suivants:
• Le boîtier proprement dit vient dans le plafond de manière à reposer sur les fers d'armature avec
les manchons de raccordement et de réduire ainsi la découpe des fers à un minimum, parce-que le
montage des conduits de ventilation se fait entièrement à l'horizontale au-dessus des fers
d'armature.
• Si des plafonds ajourés sont utilisés lors de la construction, le collecteur-distributeur peut être noyé
directement dans le plafond ajouré. Ceci facilite grandement la pose des conduits.
Les grilles d'aération s'adaptent aussi sur les cadres d'écartement.
Dimensions: intérieur: longueur/largeur/profondeur: 230 x 120 x 168 mm
extérieur: longueur/largeur/profondeur: 260 x 150 x 172 mm
ZAF-3 boîtier d'entrée/sortie d'air à cadre ajouré 50mm




Sorties rondes
Un module pour sortie ronde est également disponible en complément au boîtier de passage d'air rectangulaire. Il se pose simplement sur le boîtier d'entrée/sortie d'air rectangulaire. Les deux exécutions suivantes sont réalisables:
• Entrée et sortie de plafond: ø 125mm adaptées aux plafonds avec fers d'armature ainsi qu'aux
plafonds ajourés.
• Entrée et sortie de plafond/mur: ø 100mm adaptées aux plafonds avec fers d'armature ainsi
qu'aux plafonds ajourés. Cet accessoire peut également être retourné de manière à ce que le
manchon soit orienté vers l'intérieur. Il peut alors être également utilisé dans un mur.
Dimensions: entrée/sortie de plafond: 125mm (diamètre intérieur) x 50mm de hauteur de manchon.
plafonds et murs / entrée et sortie: 100mm (diamètre intérieur) x 50mm de hauteur de manchon

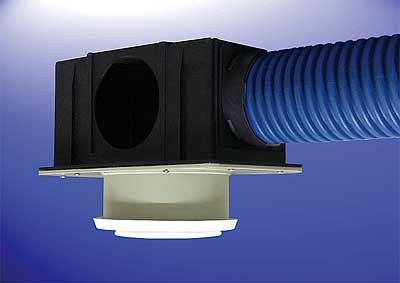

ZAS-3/100 boîtier d'entrée/sortie d'air à sortie ronde 100mm, manchon vers l'extérieur
ZAS-3/125 boîtier d'entrée/sortie d'air à sortie ronde 125mm, manchon vers l'extérieur

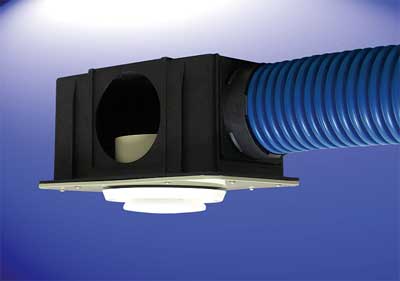

ZASI-3/100boîtier d'entrée/sortie d'air à sortie ronde 100mm, manchon vers l'intérieur

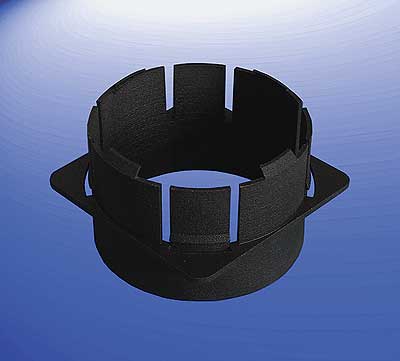

RAZ-100 sortie ronde ø 100mm avec joint et six vis pour montage sur boîtier d'entrée/sortie
d'air (également adapté au MINI)
RAZ-125 sortie ronde ø 125mm avec joint et six vis pour montage sur boîtier d'entrée/sortie
d'air (également adapté au MINI)
