Articles
spéciaux
Croisement
La meilleure planification ne permet pas toujours de juxtaposer
les conduits d'entrée et de sortie d'air au même
niveau en évitant le croisement. Dans ce cas, le croisement
de RoomAir, qui résout ce problème de manière
très simple et avantageuse, est la solution idéale.
Le système d'évacuation d'air est constitué
d'un conduit traversant le boîtier de passage d'air,
tandis que le conduit d'entrée d'air est interrompu
dans l'axe longitudinal pour permettre à l'air frais
de circuler librement autour du conduit de sortie d'air et
de trouver ensuite son chemin dans la continuité du
conduit.
Ce boîtier peut être nettoyé très
simplement grâce au couvercle amovible situé
sur la face inférieure du système.
La perte de pression dans le système est absolument
minime, comme le montre les mesures effectuées à
l'école polytechnique de Lucerne (HSLU).
Dimensions:
intérieur: longueur/largeur/profondeur: 230 x 120 x
118 mm
extérieur:
longueur/largeur/profondeur: 260 x 150 x 122 mm
KLS
standard
KLF
à cadre ajouré
Elément
de chauffage d'air VWE
La meilleure planification ne permet pas toujours de juxtaposer
les conduits d'entrée et de sortie d'air au même
niveau en évitant le croisement. Dans ce cas, le croisement
de RoomAir, qui résout ce problème de manière
très simple et avantageuse, est la solution idéale.
Le système d'évacuation d'air est constitué
d'un conduit traversant le boîtier de passage d'air,
tandis que le conduit d'entrée d'air est interrompu
dans l'axe longitudinal pour permettre à l'air frais
de circuler librement autour du conduit de sortie d'air et
de trouver ensuite son chemin dans la continuité du
conduit.
Ce boîtier peut être nettoyé très
simplement grâce au couvercle amovible situé
sur la face inférieure du système.
La perte de pression dans le système est absolument
minime, comme le montre les mesures effectuées à
l'école polytechnique de Lucerne (HSLU).

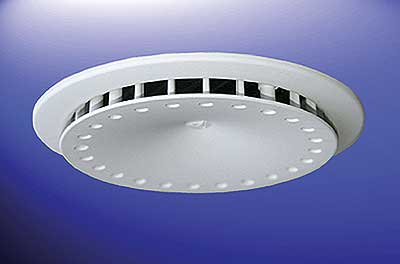

VWE-D
Jonction de plafond avec soupape à disque réglable
Accessoire
RoomAir
Régulation du volume d'air
Pour tenir compte des besoins spécifiques en volume
d'air dans les différents locaux, il y a à disposition
une soupape à disque pour chacun des deux diamètres
de conduit, qui peut être glissée directement
dans le conduit respectif. Ceci peut se faire aussi bien dans
le distributeur que dans le boîtier d'entrée
d'air.
TVR-75Soupape
à disque pour diamètre de conduit 75 mm (diamètre
intérieur 60 mm)
TVR-90Soupape
à disque pour diamètre de conduit 90mm (diamètre
intérieur 75mm)
Filtre à air
Pour nettoyer l'air vicié, on utilise un filtre G3,
qui retient les particules grossières de l'air vicié
et empêche ainsi que les conduits d'évacuation
ne s'encrassent.
Ces filtres peuvent se monter simplement derrière la
grille et être tout aussi simplement remplacés.
G3
Filtre pour l'air vicié
Couvercle de montage pour sortie circulaire
Le couvercle de montage sert à recouvrir l'orifice
de manchon (sortie circulaire 100 mm et 125 mm), de manière
à ce que le béton liquide ne puisse pénétrer
dans les manchons lors du bétonnage.
Après avoir retiré les planches de coffrage,
il faut également retirer le couvercle de montage.
Dimensions:
100 x 17 mm (pour sortie circulaire 100 mm)
125
x 25mm (pour sortie circulaire 125mm)
MD-100
pour RAZ-100, ZAS-3/100 et ZAM-5/100
MD-125
pour RAZ-125, ZAS-3/125 et ZAM-5/125
|
|
|
|
|
|
|
|
