Das schwarze Kunststoffgehäuse ist schon wegen seiner Form einzigartig. Der sechseckige Kasten erlaubt eine gleichmässige Luftverteilung ohne Druckverlust. Er verfügt über maximal 12 Anschlussmöglichkeiten für Anschluss-Stutzen mit Ø 75 mm und 90 mm, wovon sechs offen und sechs geschlossen sind. Die geschlossenen Öffnungen können nachträglich einfach und mühelos ausgebrochen werden. Die noch offenen, nicht verwendeten Anschlüsse werden mit Blinddeckeln verschlossen.
Das Set besteht aus einem abnehmbarem Deckel (gleichzeitig Revisionsöffnung) mit einem Anschluss-Stutzen 160mm, dem eigentlichen Sammel- und Verteilkasten und den dazugehörigen Befestigungsschrauben.
Masse: Sammel- und Verteilkasten: Diagonale / Tiefe: 495 x 126 mm
Deckel: Diagonale 515 mm
SVS Deckel schwarz
SVS-WDeckel weiss

>> Massangaben PDF (76 KB)

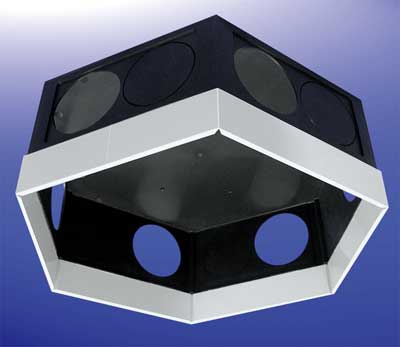

Sammel- und Verteilkasten mit Distanzrahmen (Filigranrahmen)
Der Sammel- und Verteilkasten ist auch mit einem Distanzrahmen von 50 mm bzw. 25 mm erhältlich.
Die Vorteile des Distanzrahmens sind:
• Der obere Teil des Sammel- und Verteilkastens kommt mit den Anschlussstutzen in der Decke über
den Armierungseisen zu liegen. Somit kann der Ausschnitt der Eisen auf ein Minimum beschränkt
werden, weil die Montage der Lüftungsrohre durchwegs in der Horizontale über den Armierungseisen
erfolgt.
• Werden beim Bau Filigrandecken verwendet, kann der Sammel- und Verteilkasten direkt in die
Filigrandecke eingegossen werden. Das erleichtert die Verrohrung wesentlich.
Masse: Diagonale / Tiefe: 495 x 176 mm (Distanzrahmen: Höhe 50mm/25mm)
Deckel: Diagonale: 515 mm
SVF-50Rahmenhöhe 50mm, Deckel schwarz
SVF-W-50 Rahmenhöhe 50mm, Deckel weiss
SVF-25Rahmenhöhe 25mm, Deckel schwarz
SVF-W-25 Rahmenhöhe 25mm, Deckel weiss




Sammel- und Verteilkasten MINI

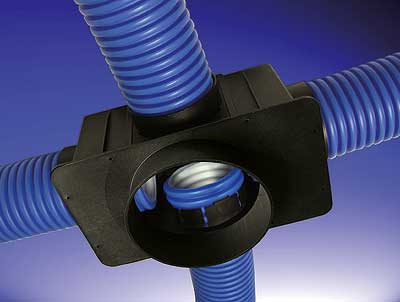

Für kleine Wohnungen ist es nicht immer notwendig, einen Sammel- und Verteilkasten mit derart vielen Anschlussmöglichkeiten einzusetzen. Für solche Fälle hat RoomAir den Sammel- und Verteilkasten MINI geschaffen. Entstanden aus dem Luftdurchlassgehäuse, verfügt es auf allen vier Seiten über eine Anschlussmöglichkeit; zusätzlich ist auch auf der Rückseite ein Anschluss möglich.
Als Anschluss zum Wärmerückgewinnungsgerät bzw. als Abluft dient ein 125mm-Stutzen. Dieses kleine Gehäuse ist nicht nur sehr platzsparend, sondern auch überaus preiswert.
Masse: Länge/Breite/Tiefe: 230 x 120 x 123 mm
SVMSammel- und Verteilkasten MINI






Anschluss-Stutzen 90 und 75 mm

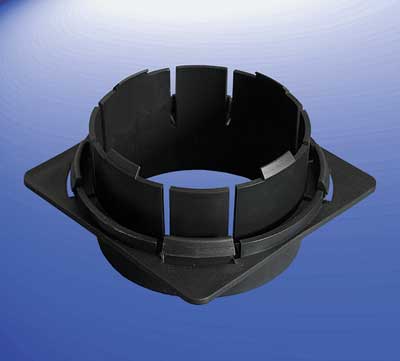

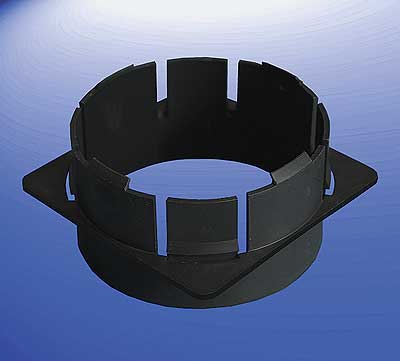

Die Anschluss-Stutzen für Rohrdurchmesser 90mm und 75mm sind so konzipiert, dass sie trotz den unterschiedlichen Durchmessern auf die gleichen Sammel- und Verteilkasten bzw. Luftdurchlässe passen. Auf dem Luftdurchlassgehäuse und dem Luftsammel- und Verteilkasten können sie einfach eingeklickt werden. Mit dem Einführen des Lüftungsrohres in den Stutzen drückt das Rohr die Noppen nach aussen, so dass die Stutzen fest fixiert sind.
Die Stutzen sind zudem mit Rückhaltekrallen versehen, welche die gewellten Lüftungsrohre beim Einschieben festhalten und so ein einfaches und schnelles Montieren erlauben.
AS-90Anschlussstutzen ø 90mm
AS-75Anschlussstutzen ø 75mm



Blinddeckel

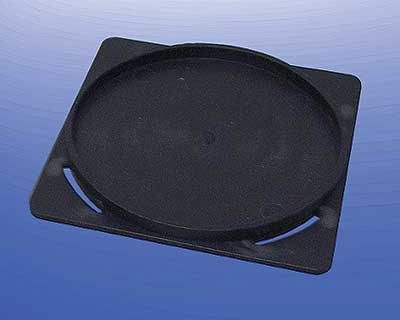

Der Blinddeckel dient dazu, Öffnungen vom Sammel- und Verteilkasten sowie vom Luftdurchlassgehäuse, welche nicht für den Anschluss des Lüftungsrohres gebraucht werden, auf einfachste Art durch Einklicken zu schliessen.
BD Blinddeckel
>> Massangaben Rundauslass 100 mm PDF (192 KB)
>> Massangaben Rundauslass 125 mm PDF (192 KB)
